Watchlog Bluetooth 圧力・温度センサー、デジタル圧力計
最大 4 つのセンサーを同時に接続できる専用アプリ (Windows®️/iOS/Android)
Watchlog Connectアプリ（有償）の使用で、8センサーまで同時接続可能
Watchlog Bluetooth シリーズは、リアルタイムの圧力、温度の測定モニタリング、およびデータロギングが可能です。
低コストで配線工事不要の温度センサー、圧力センサー、デジタル圧力計は、iOS App Store および Android Google Play ストアで入手できる無料の監視およびデータロギング アプリで使用するように設計されています。新たに、Windos PC用ソフトウェアの提供も開始。
Watchlog Bluetooth & Wireless Windowsソフトウェア取扱説明書
Windows専用ソフトウェアWindows Software
Windows用ソフトウェア

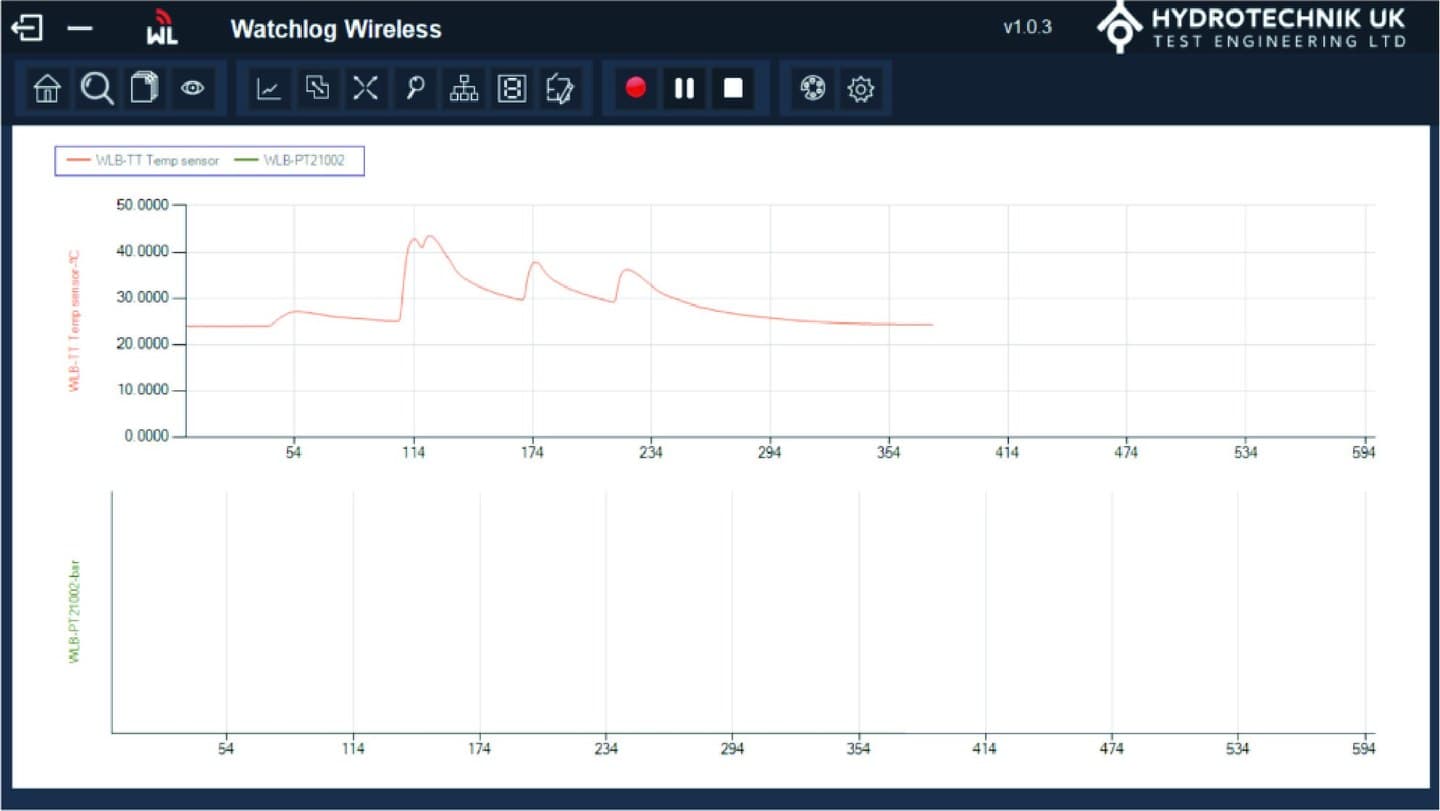

画面上にセンサー測定値がグラフで表示され、最初に5分間のデータを表示し、その後5分ごとにデータを増やしながらテスト全体を表示します。

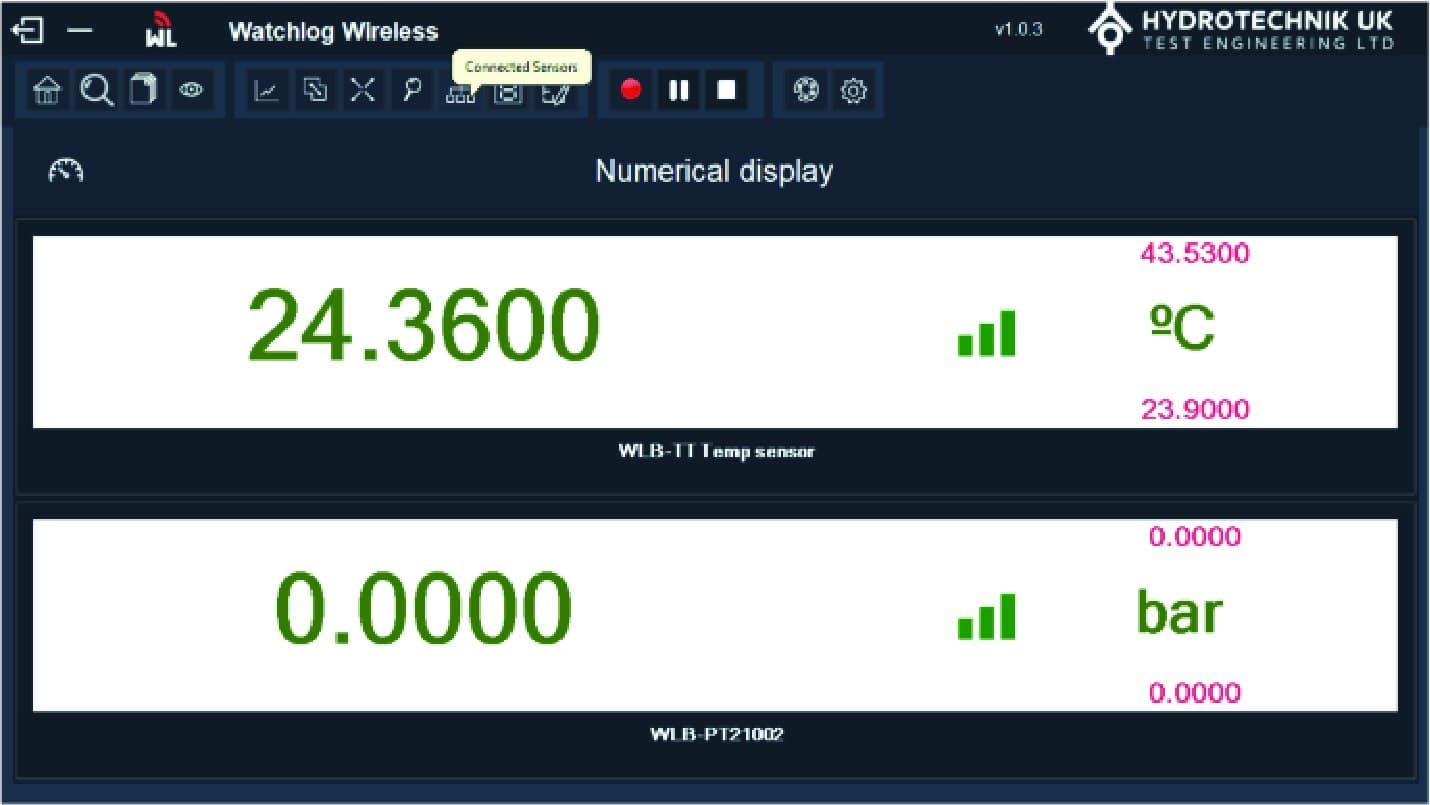

数値ボタンを押すことで、数値でも表示することも可能です。

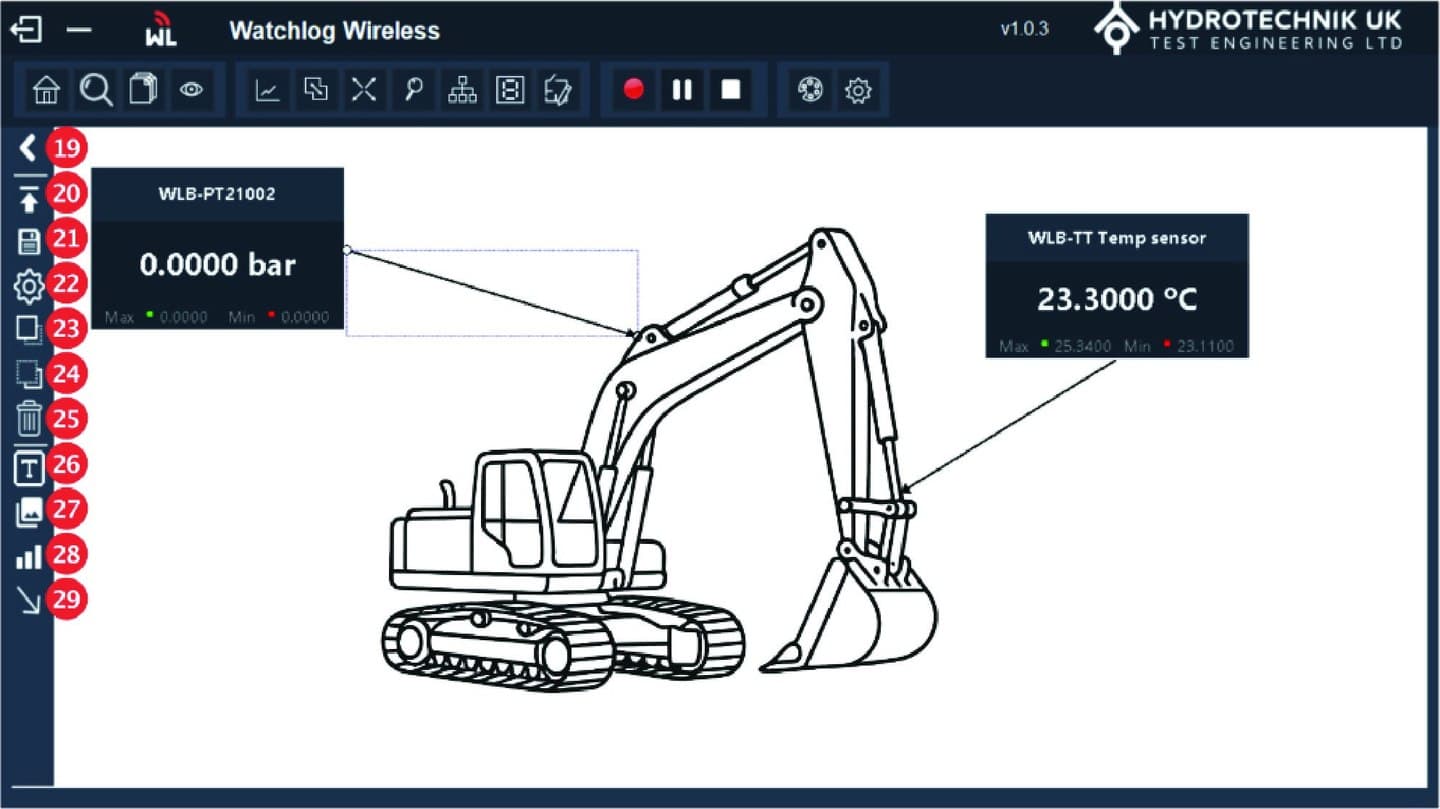

画面左側に表示されているツールボタンに様々な機能が搭載されており、各センサーの測定値を画像や回路図に重ねて表示できます。
自由度が高く、画像や図面に接続されたセンサーを追加することで、右図のようなレポートも作成できます。
Mobile App
モバイル専用アプリ

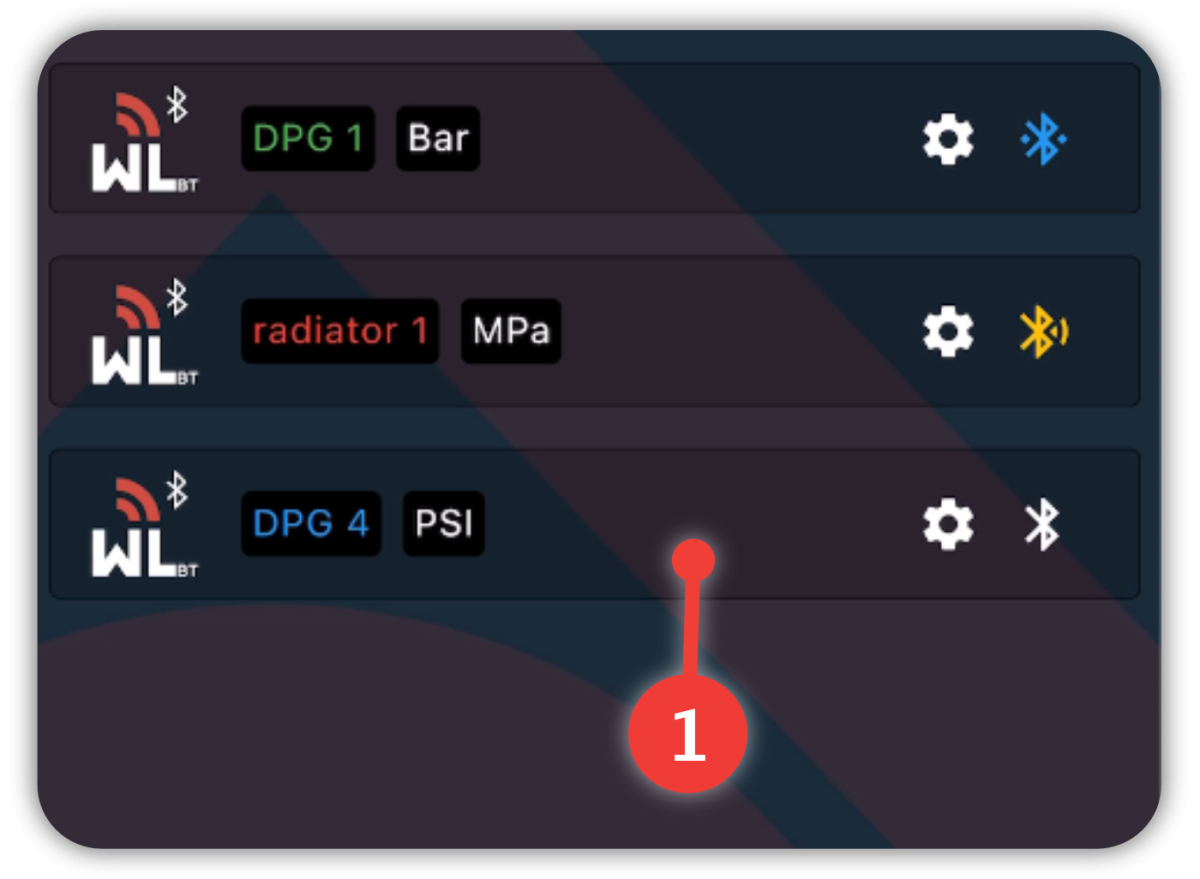

Bluetooth通信ローカルエリア内で見つかったWatchlog Bluetoothセンサーが表示されます (1)。各センサーのBluetoothロゴをタップするだけで簡単に自動接続できます。接続後、データを表示するために使用するセンサー名の設定と色を選択できます。

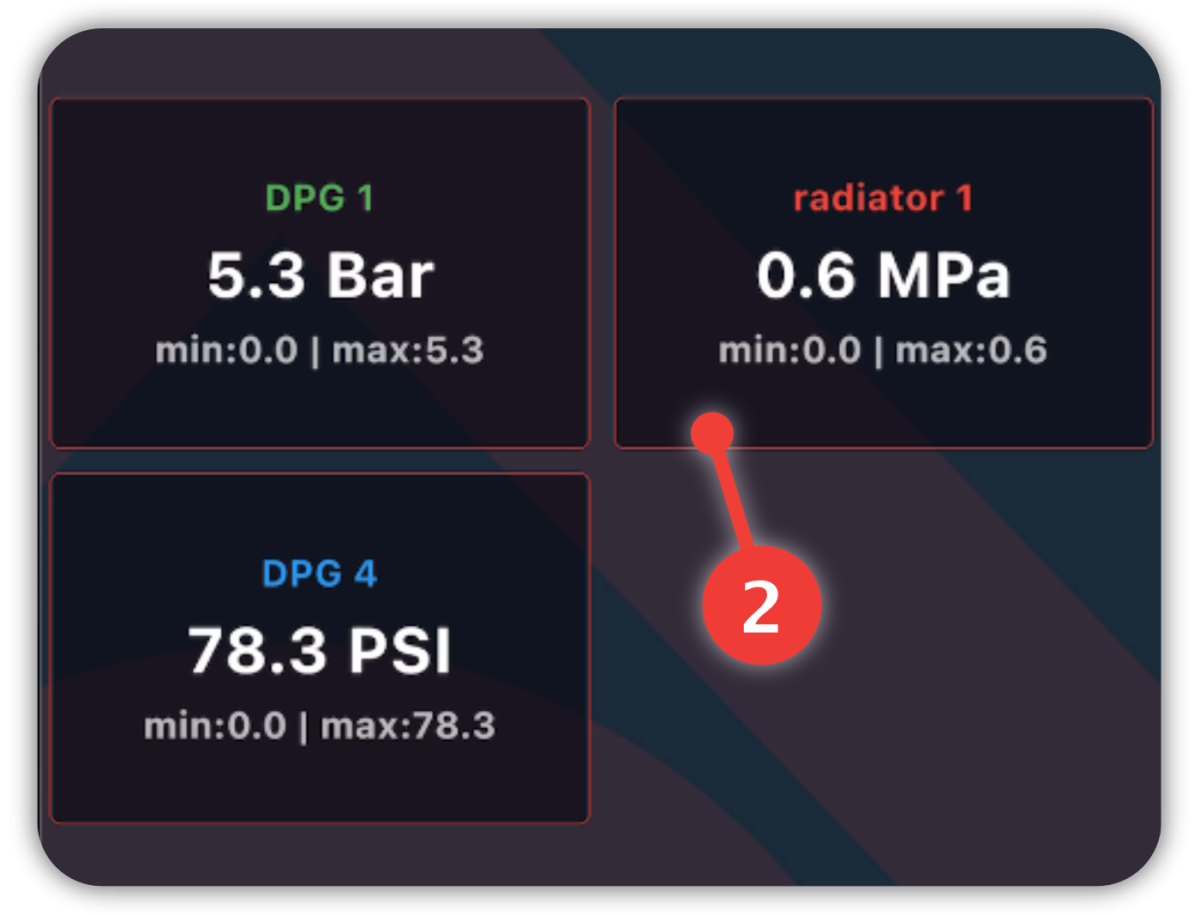

測定ライブデータは、センサー毎にライブビューページ（2）内のタイルに数値で表示されます。測定値の単位も個別設定でき、最低値と最高値も常時リアルタイムにアップデート表示されます。

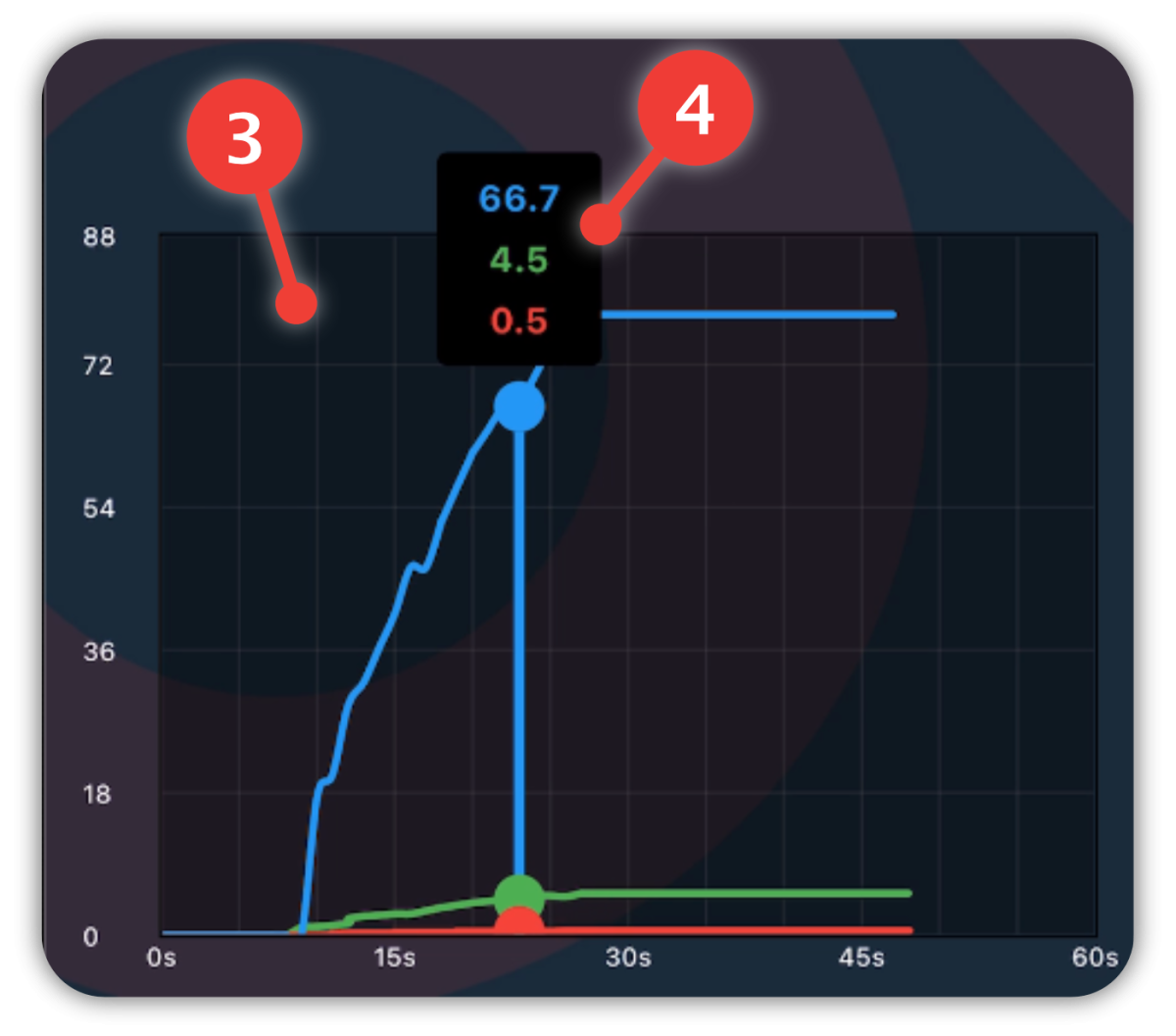

ライブデータは、センサー毎に時間の経過と共に 1 つのグラフにプロットされます (3)。記録されたデータは最大 60 秒間いつでも利用できます。グラフの任意のポイントをタップすると、その時点の各センサーのデータが表示されます (4)。
記録オプションを有効にし、測定データが一定時間にわたって記録されている場合、iOSまたは Android機器で共有オプションを選択すると、記録データをCSV ファイル形式でSMS / LINE / Eメールなどを経由してエクスポートすることが可能です。
Watchlog Bluetooth アプリ_取扱説明書Product Range
商品ラインナップ
データログ対応、Win / iOS・アンドロイド用アプリ Watchlog Bluetooth 温度センサー

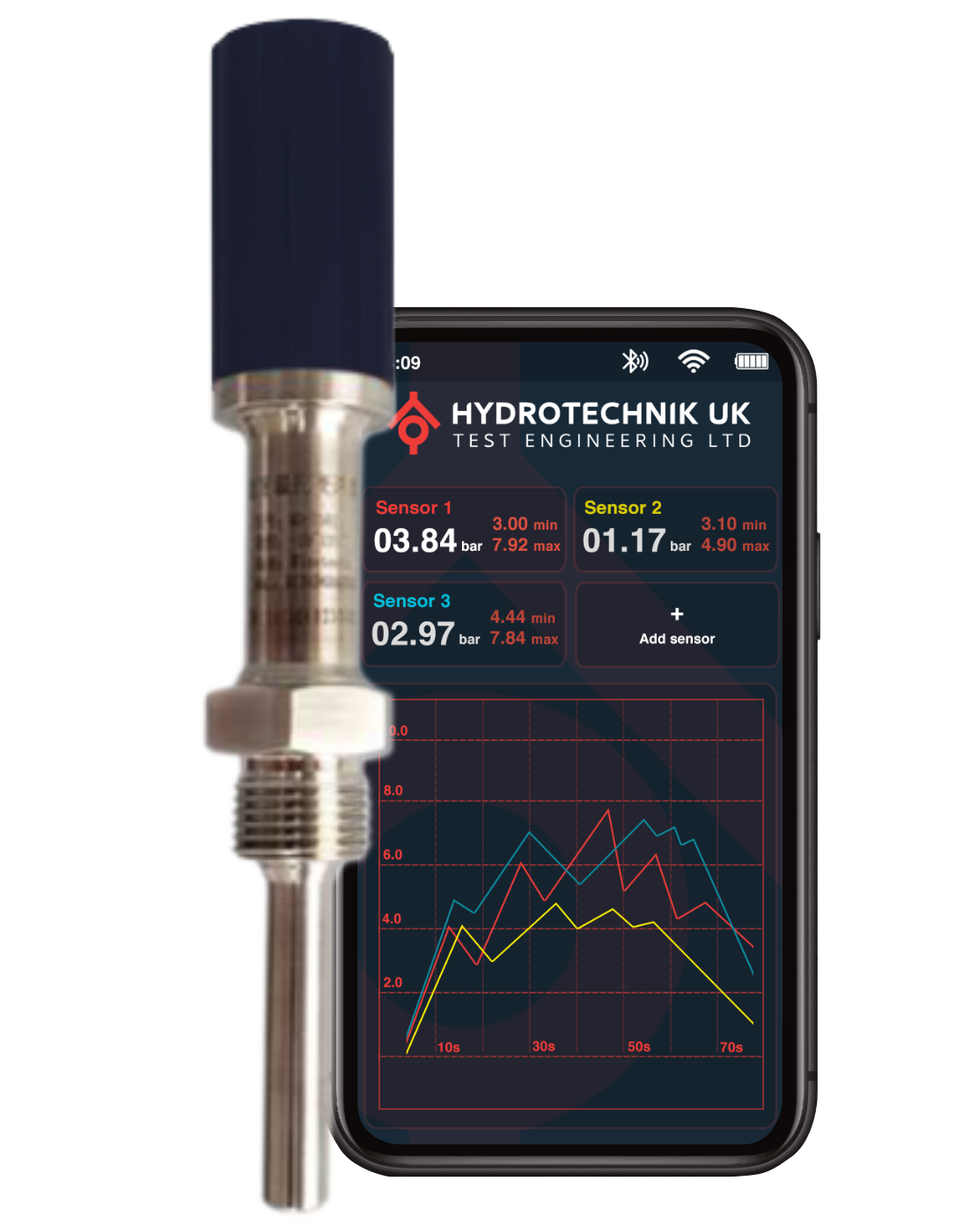

◾️WLB-TT Bluetooth 温度センサー
WLB-TT_リーフレット
モニタリングおよびデータログ機能搭載のアプリを備えた、低価格でケーブル不要の温度センサー。 アプリは、iOS App StoreおよびAndroid Google Playストアにて無料で入手可能。
今お使いのシステムに簡単に、ライブ温度モニタリング機能とデータログ機能を追加することができます。
▪️小型で最大高さ106ｍｍ
▪️伝送速度は1s、精度は±0.5%FS
▪️Bluetooth送信距離は20m以上※端末性能による
▪️iOSおよびAndroid 対応のWatchlogアプリで最大200℃のモニタリングおよび測定記録
▪️CR2032コインバッテリー駆動
▪️バッテリー寿命は約12ヶ月
▪️安全なスクリューキャップで電池交換が簡単
▪️低コストでケーブル不要の温度監視ソリューション
データログ対応、Win / iOS・アンドロイド用アプリWatchlog Bluetooth 圧力センサー

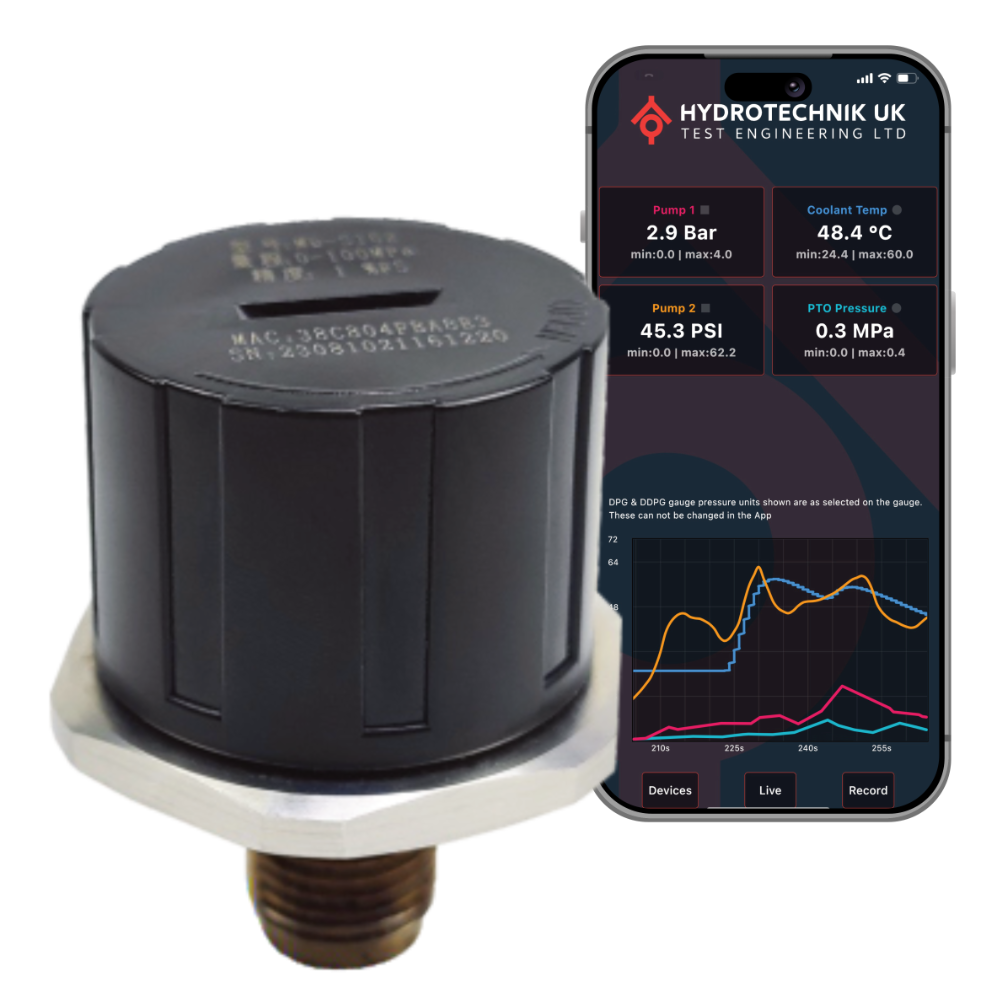

◾️WLB-PTC 小型 Bluetooth 圧力センサー
WLB-PTC_リーフレット
モニタリングおよびデータログ機能搭載のアプリを備えた、低価格でケーブル不要の圧力センサー。 アプリは、iOS App StoreおよびAndroid Google Playストアにて無料で入手可能。
今お使いのシステムに簡単に、ライブ圧力モニタリング機能とデータログ機能を追加することができます。
▪️超小型最大高さ27.5ｍｍ、径Φ32.5ｍｍ
▪️伝送速度は1s、精度は±0.5%FS（オプション：±1%FS）
▪️Bluetooth送信距離は10m※端末性能による
▪️iOSおよびAndroid 対応のWatchlogアプリで最大70MPaのモニタリングおよび測定記録
▪️CR2032コインバッテリー駆動
▪️バッテリー寿命は約12ヶ月
▪️安全なスクリューキャップで電池交換が簡単
▪️低コストでケーブル不要の圧力監視ソリューション

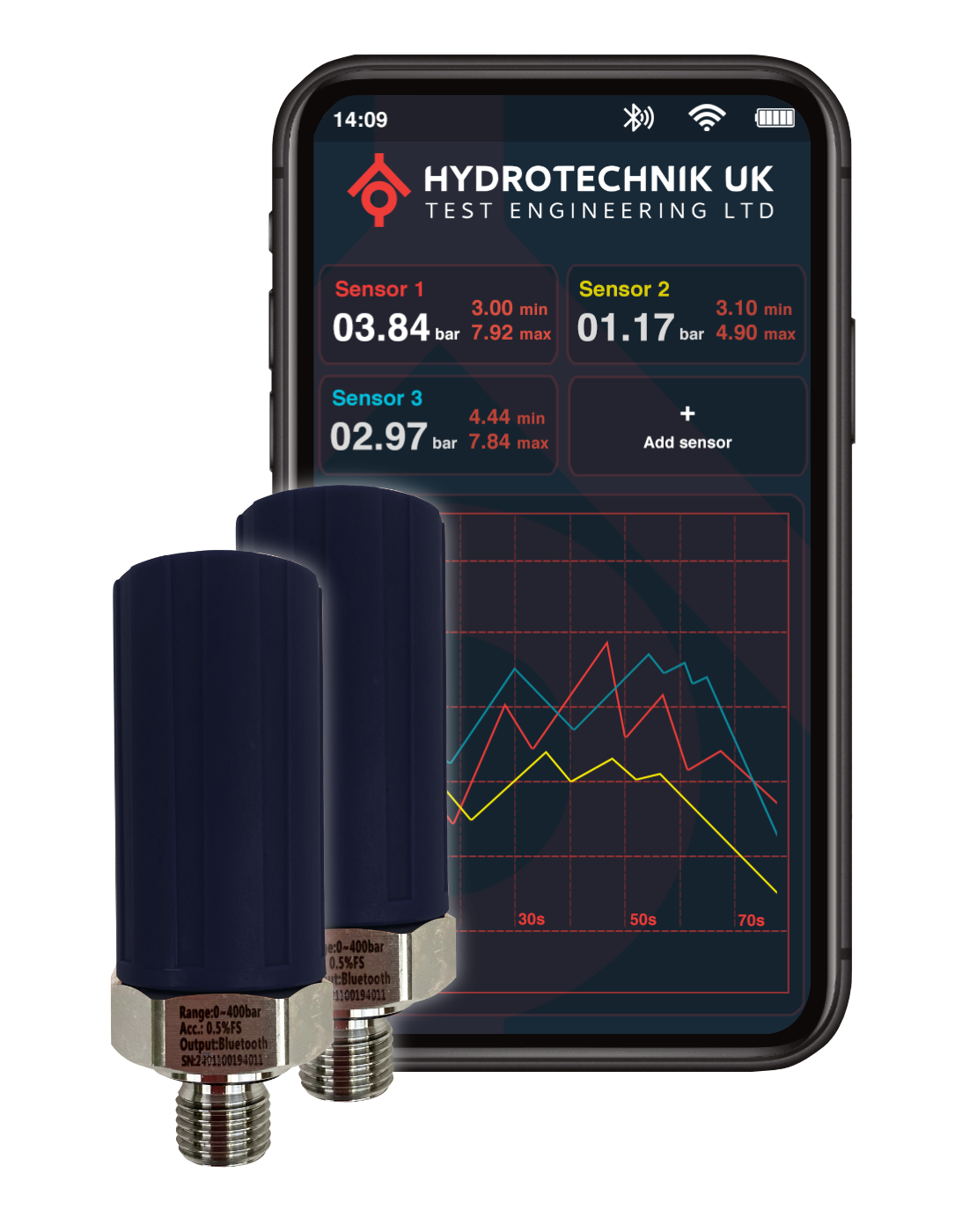

◾️WLB-PT Bluetooth 圧力センサー
WLB-PT_リーフレット
モニタリングおよびデータログ機能搭載のアプリを備えた、低価格でケーブル不要の圧力センサー。 アプリは、iOS App StoreおよびAndroid Google Playストアにて無料で入手可能。
今お使いのシステムに簡単に、ライブ圧力モニタリング機能とデータログ機能を追加することができます。
▪️小型で最大高さ76ｍｍ
▪️伝送速度は1s、精度は±0.5%FS（オプション：±0.25%FS）
▪️Bluetooth送信距離は20m以上※端末性能による
▪️iOSおよびAndroid 対応のWatchlogアプリで最大70MPaのモニタリングおよび測定記録
▪️CR2032コインバッテリー駆動
▪️バッテリー寿命は約12ヶ月
▪️安全なスクリューキャップで電池交換が簡単
▪️低コストでケーブル不要の圧力監視ソリューション
データログ対応、Win / iOS・アンドロイド用アプリWatchlog Bluetooth デジタル圧力計

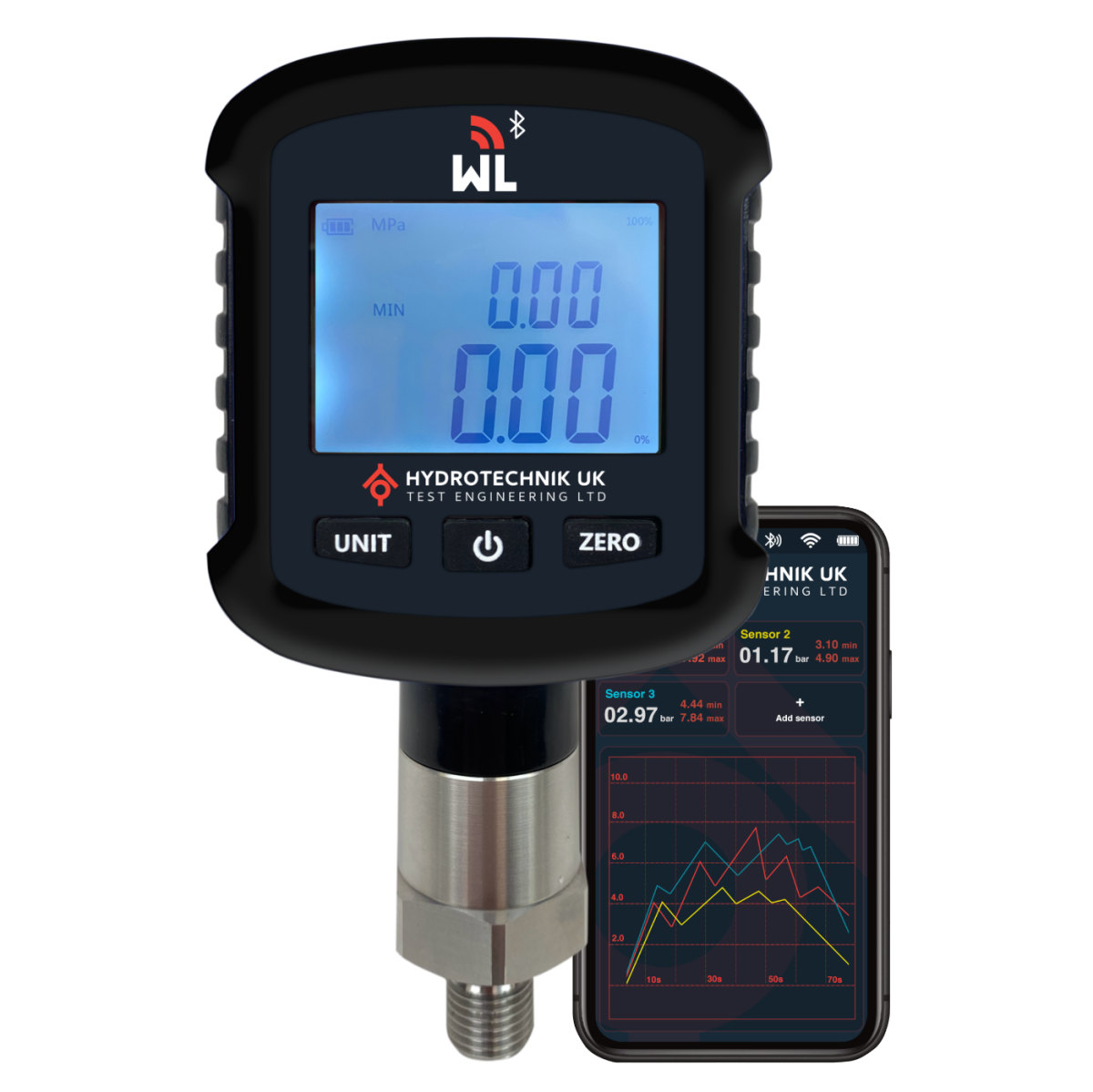

◾️WLB-DPG Bluetooth デジタル圧力計
WLB-DPG_リーフレット
高精度な圧力センサーと測定した圧力をリアルタイムで表示する正確なLCDディスプレイを内蔵しており、Bluetooth経由で最大100msの測定値を送信することが可能です。ゼロ点設定、バックライト、電源オン/オフ、圧力単位選択、低電圧アラームなどの多機能の操作ができる大型LCD液晶ディスプレイを搭載しています。
▪️測定レンジ
負圧／複合圧：真空〜0.1MPa / 真空〜1.6MPa
低圧 (オプション)： 0〜0.01MPa / 0〜0.04MPa / 0〜0.06MPa
中圧：0〜6MPa / 0〜16MPa / 0〜25MPa
高圧：0〜40MPa / 0〜70MPa / 0〜100MPa
▪️精度：0.5%FS、0.2%FS (オプション)
▪️測定媒体：オイル, 食品， 水, エア、窒素、ガス 及び、SUS鋼非腐食性媒体
▪️接続ネジ径：G1/4" (他のネジ規格にも対応)、接液部材：SUS304
▪️圧力単位：MPa, bar, kgf, mH20, PSI, kPa, mmHg, mBAR, mmH20, Pa
データログ対応、Watchlog Bluetooth 電池式 デジタル データロギング圧力計

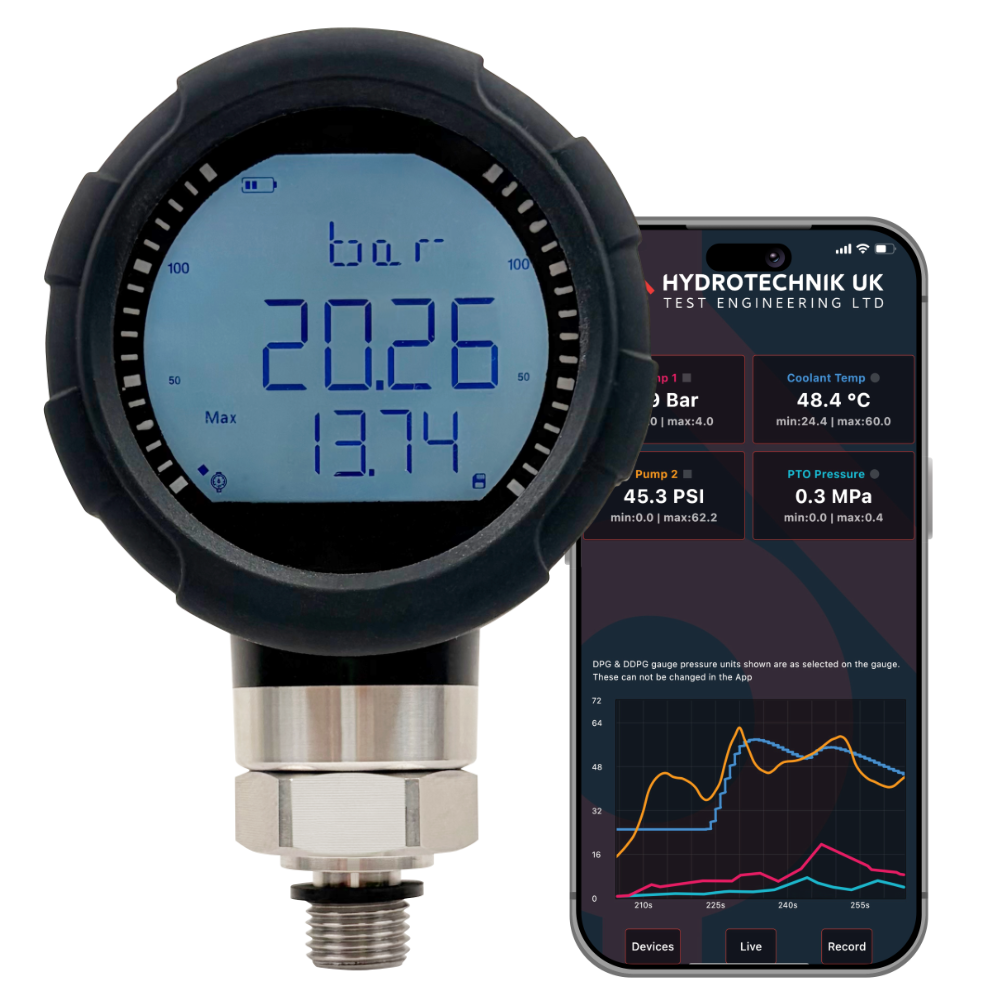

◾️WLB-DDPG-ECO Bluetooth デジタル データロギング圧力計
WLB-DDPG-ECO_リーフレット
デジタル圧力測定や記録保存に適した低コスト 製品です。圧力、圧力ピークの表示、最大100万件の測定値の記録が可能なデジタルデータ記録圧力計では、標準的な圧力計では実現できない優れた精度とトレーサビリティをご提供します。
BluetoothデータログアプリとCSV視覚化ソフトウェアとの互換性があり、より強力なデータログ圧力計となっております。
▪️精度は ±0.4% FS（オプション：±0.2% FS）
▪️最大100万件のデータを保存可能
▪️Bluetooth出力（通信距離 最大50m）
▪️初期値100 ms、最小10 ms、最大10 Hz
▪️Watchlog Bluetoothアプリに対応
▪️CSV視覚化ソフトウェアで詳細解析（下記ご参照ください）
▪️圧力、最小最大、温度、フルスケール値を表示
▪️バックライト付きLCDディスプレイ
▪️選択可能な様々な圧力単位で表示
▪️3.6Vリチウム電池内蔵、USB-C充電

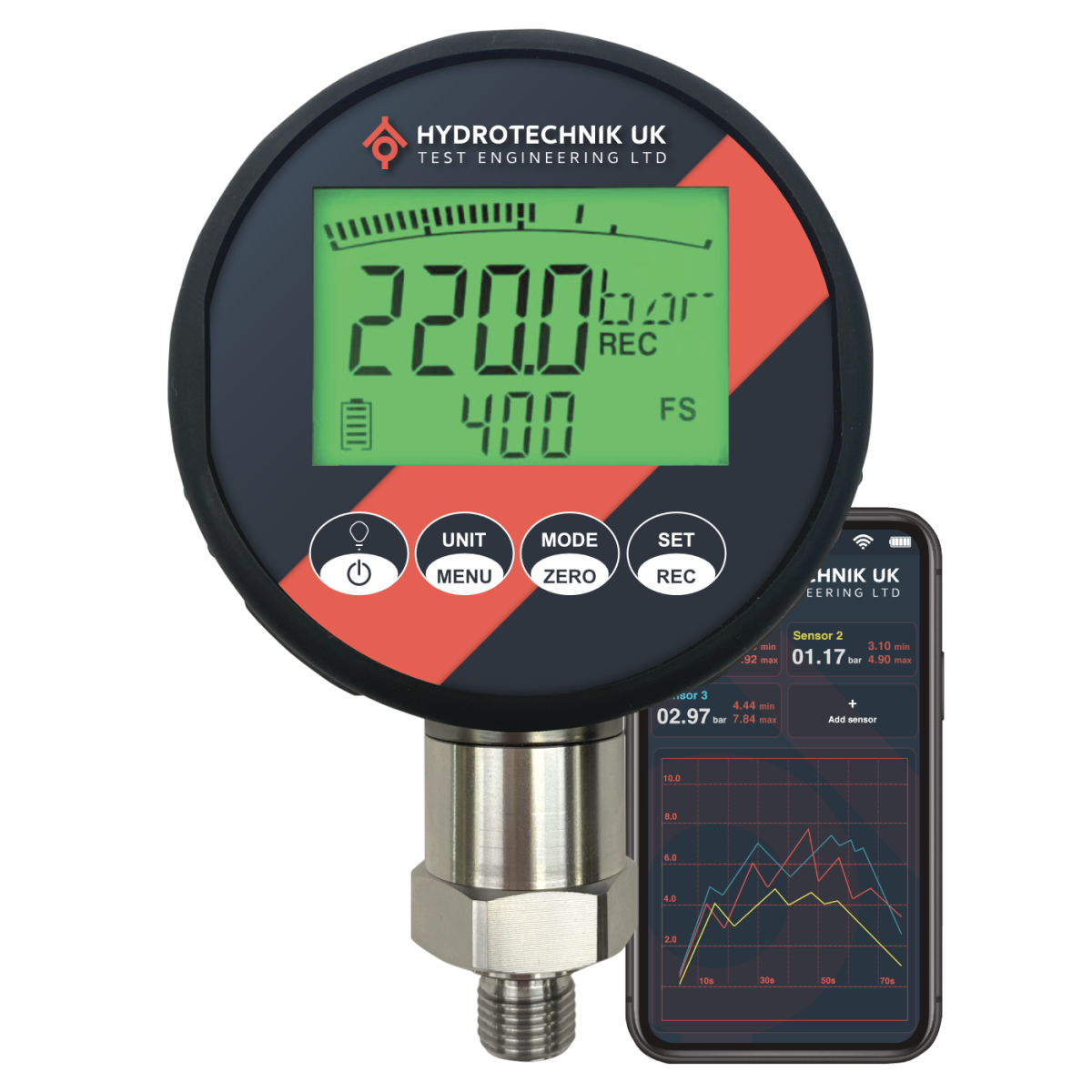

◾️WLB-DDPG Bluetooth デジタル データロギング圧力計
WLB-DDPG_リーフレット
デジタル圧力測定や記録保存に適した低コスト 製品です。圧力、圧力ピークの表示、最大48時間の記録が可能なデジタルデータ記録圧力計では、標準的な圧力計では実現できない優れた精度とトレーサビリティをご提供します。
BluetoothデータログアプリとCSV視覚化ソフトウェアとの互換性があり、より強力なデータログ圧力計となっております。
▪️精度は ±0.2% FS
▪️27000データポイント/測定点
▪️計10測定点で最大48時間の大容量
▪️最高100msの記録速度
▪️Watchlog Bluetoothアプリに対応
▪️CSV視覚化ソフトウェアで詳細解析（下記ご参照ください）
▪️棒グラフと最小/最大値表示
▪️バックライト付きLCDディスプレイ
▪️選択可能な様々な圧力単位で表示
▪️単四電池 ｘ3
アナログ出力センサー・Bluetooth無線化モジュール

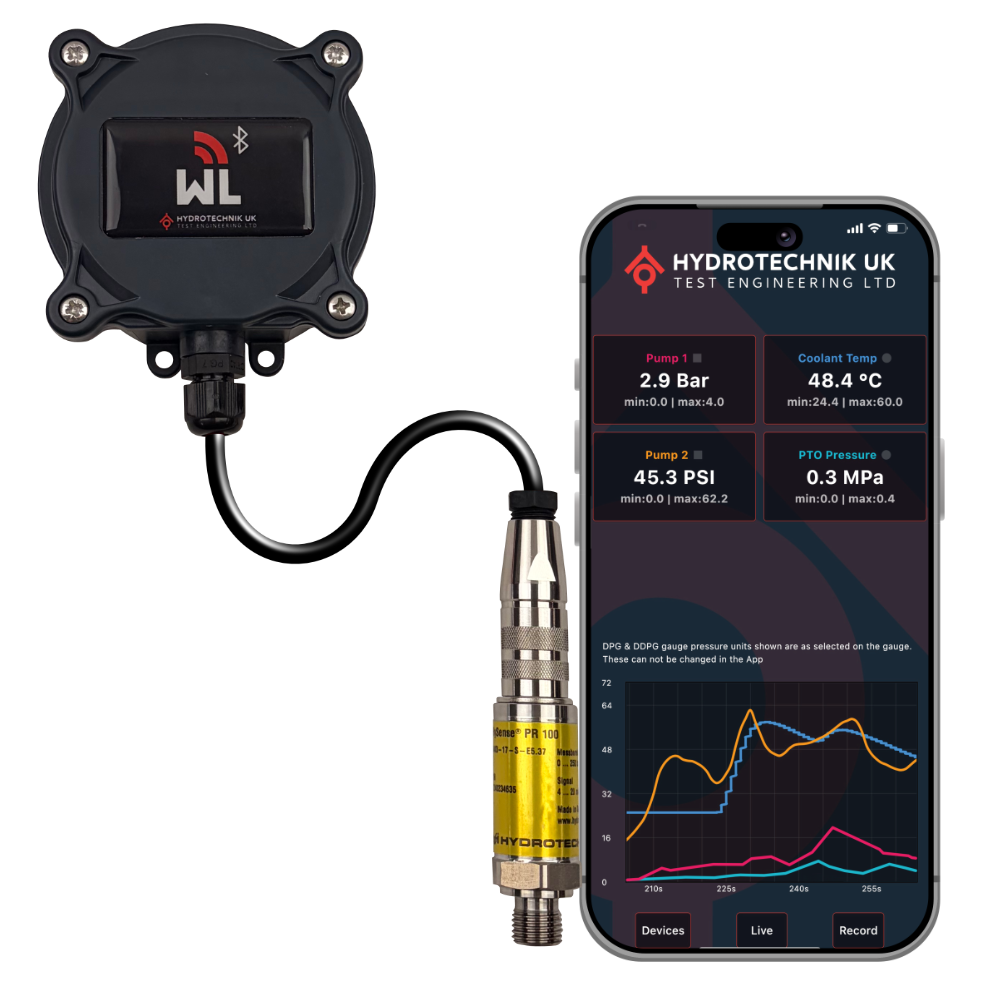

◾️WLB-AN Bluetooth アナログ出力センサー用 無線化送信機
WLB-AN_リーフレット
WLB-ANは、製造現場で広く使われているアナログ出力規格（4-20mA、0-10V、-10-+10V）に対応した無線化モジュールです。既存のアナログセンサーを簡単にBluetoothセンサーへとアップグレードし、手軽なワイヤレス測定を実現します。
設定は基板上のDIPスイッチを切り替えるだけで、わずか数秒で完了。圧力・温度・液面・位置といった様々なアナログプロセス信号の監視に、柔軟かつ迅速に対応できる新しいソリューションです。
▪️精度は ±0.2% FS
▪️産業用アナログ出力センサーをワイヤレス化
▪️4-20mA、0-10V、-10-+10Vの入力信号に対応
▪️圧力、温度、液面、位置の監視に最適
▪️Watchlog Bluetoothアプリに対応
▪️CSV視覚化ソフトウェアで詳細解析（下記ご参照ください）
▪️対応センサーへの電源を内部供給
▪️直付けタイプとケーブル接続タイプを用意
▪️Bluetooth（最大90ｍ）
▪️単3形電池2本による内部給電（内部電源スイッチ付き）
パルス出力センサー・Bluetooth無線化モジュール

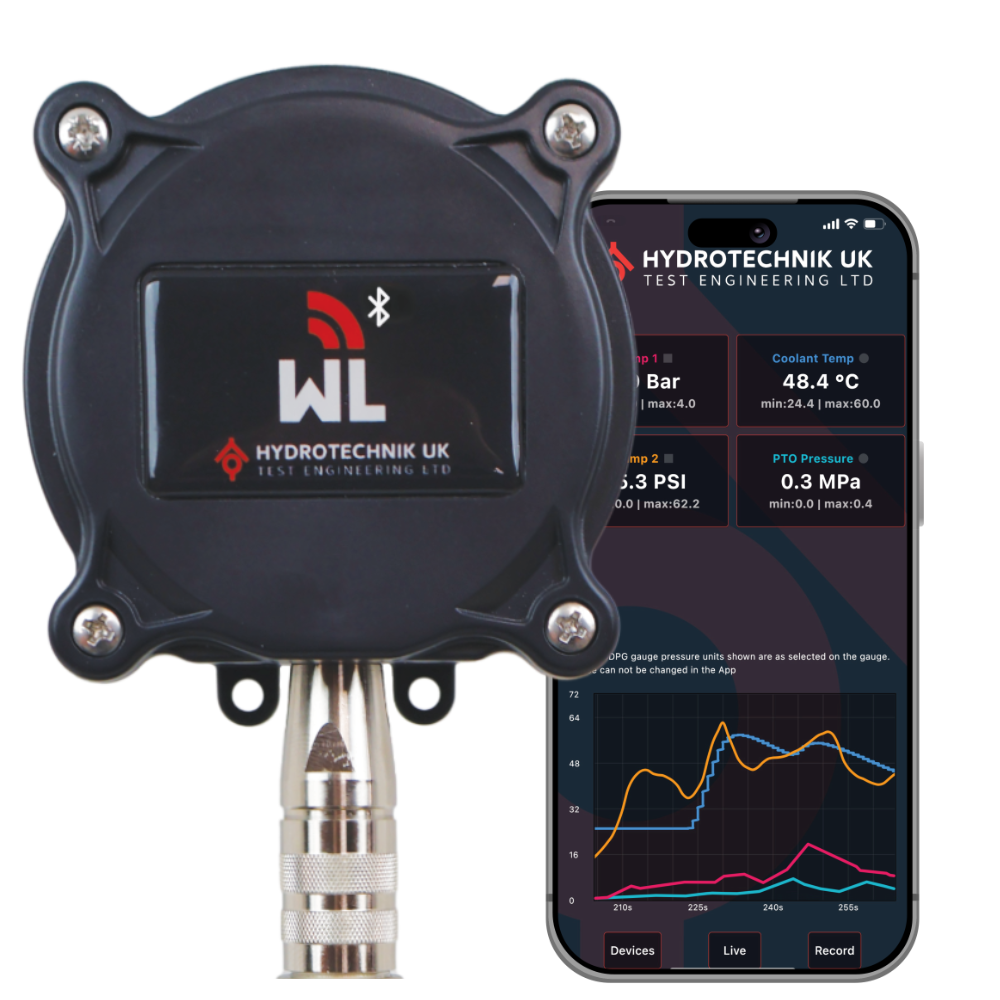

◾️WLB-FM Bluetooth パルス出力センサー用 無線化送信機
WLB-FM_リーフレット
WLB-FMは、製造現場で広く使われているパルス出力型の流量計・回転計（RPM）に対応した無線化モジュールです。既存のパルス出力型センサーを簡単にBluetoothセンサーへとアップグレードし、手軽なワイヤレス測定を実現します。
設定は基板上のDIPスイッチを切り替えるだけで、わずか数秒で完了。流量計・回転センサーのプロセス信号の監視に、柔軟かつ迅速に対応できる新しいソリューションです。
▪️精度は ±0.2% FS
▪️産業用パルス出力センサーをワイヤレス化
▪️正弦波、方形波（NPN／PNP）、リードスイッチ、ホール効果に対応
▪️流量計・回転計・RPMセンサーの監視に最適
▪️Watchlog Bluetoothアプリに対応
▪️CSV視覚化ソフトウェアで詳細解析（下記ご参照ください）
▪️対応センサーへの電源を内部供給
▪️直付けタイプとケーブル接続タイプを用意
▪️Bluetooth（最大90ｍ）
▪️単3形電池2本による内部給電（内部電源スイッチ付き）
CANバス ブリッジ・Bluetooth無線化モジュール

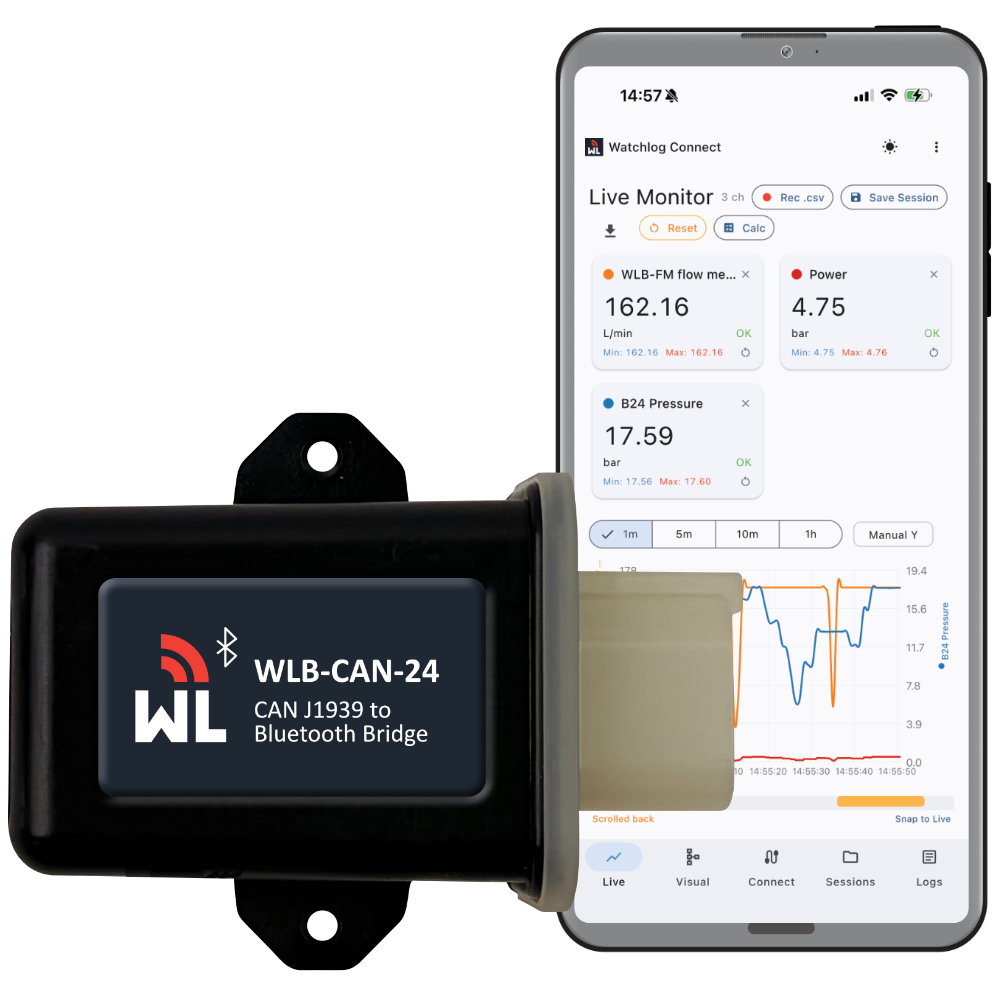

◾️WLB-CAN CANバスブリッジ用 Bluetooth無線化送信機
WLB-CAN_リーフレット
「現場へのノートPC持ち込み」はもう不要です。
機械のCANバスに接続するだけで、データをBluetoothでワイヤレス送信。クロスプラットフォーム対応の「Watchlog Connect」はマルチOSに対応。現場でノートPCを展開する手間を省き、エンジン、トランスミッション、タイヤ、油圧といった重要信号のモニタリング、DBCファイルの読み込み、データの記録までをスマートに完結させます。
▪️電源DC12／24／48Vに対応
▪️逆接続保護・過渡電圧保護付き
▪️SAE J1939, CAN 2.0B (11 & 29-bit)に対応
▪️DBCデコード信号 最大24個の表示・記録
▪️Watchlog Connectアプリに対応
▪️CSV視覚化ソフトウェアで詳細解析（下記ご参照ください）
▪️コネクターTE Deutsch DT04-6P
▪️DBCデコード信号 最大24個の表示・記録
▪️Bluetooth（最大90ｍ）
▪️終端120 Ω抵抗×2個 付属
Watchlog CSV Visualizer（高性能・有償オプション）
Watchlog CSV視覚化ソフトウェア
Watchlog CSV視覚化ソフトウェア
Watchlog CSV視覚化ソフトウェア_取扱説明書

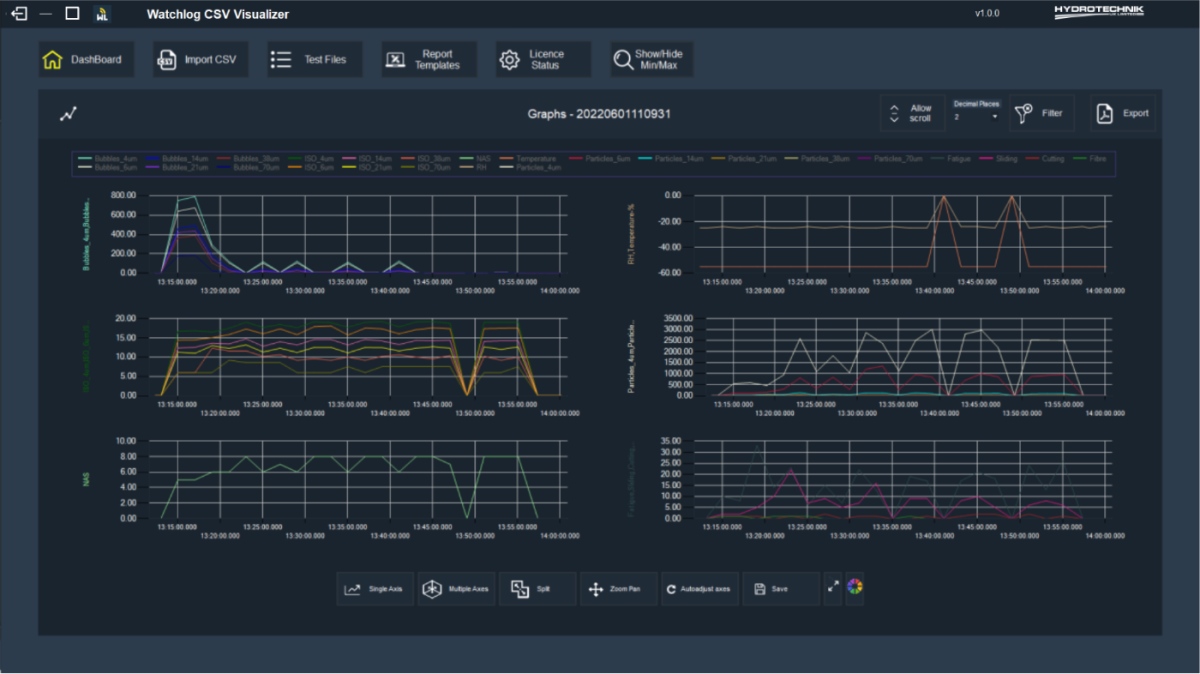

Watchlog CSV視覚化ソフトウェアは、測定記録した .csvファイルを取り込むだけで、視覚化、グラフ化、分析、注釈付け、レポート作成まで一貫して行うことができる使いやすい独自のWindowsソフトウェアです。
測定ソースや形式に関係なく、あらゆる.csv測定データを分析でき、複数チャンネルでの2,500万を超えるデータポイントを含む.csv ファイルでも展開可能です。

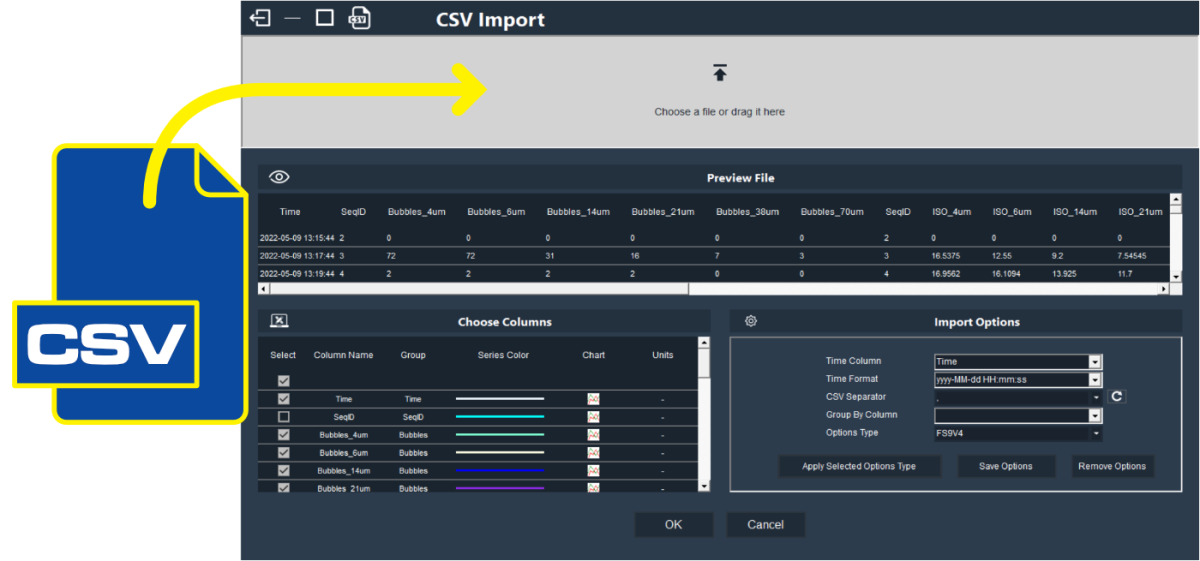

ドラッグ＆ドロップによるデータのクイックインポート機能
ソフトウェアの核となるのは、ドラッグ＆ドロップ インポート機能となります。この機能により、ユーザーはインポートする前にファイル内のデータをプレビュー、インポート中にデータをグループ化できます。データをグループ化すると、同じチャート内に表示する列を指定できます。尚、線の色、チャートの種類などはすべて選択可能です。
データをグラフ化表示するための複数のオプション
複数のパラメータがグラフ化されている場合、ユーザーはそれらすべて同時に表示することも、個別操作のために個別のグラフに分割することもできます (インポート時のグループ化によって指定)。
全てのグラフを同じ画面で表示している場合、ユーザーは線の色を変更したり、線を削除したり、画面の背景の色を識別選択することもできます。

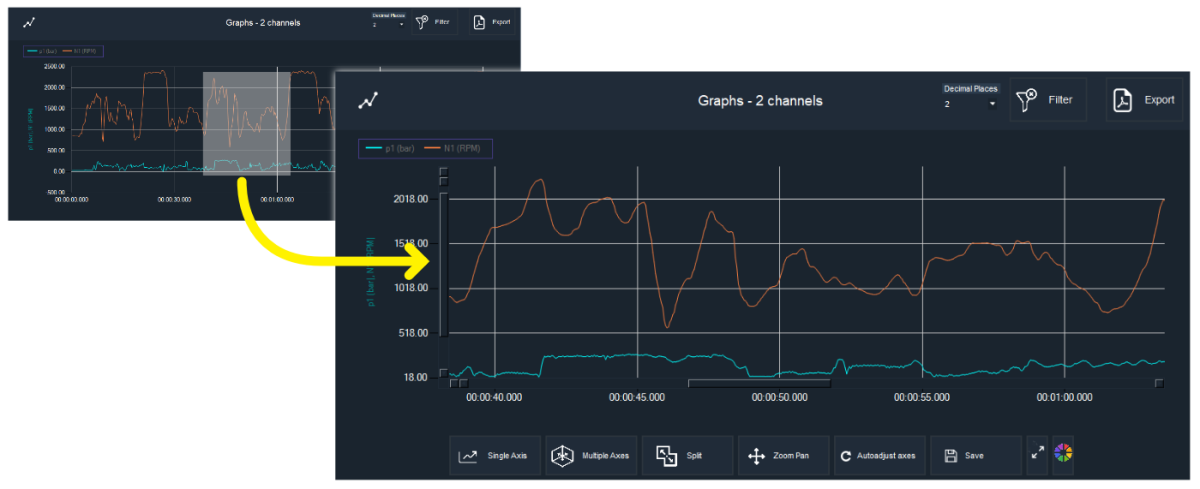

無制限のズーム＆パン機能でより詳細な分析が可能
インポートすると、データはグラフ化表示されます。簡単なズーム機能を使用して、テスト データをクリックして領域上をドラッグすることで拡大できます。ユーザーがイベントを正確に特定するためにズームできる回数に制限はありません。
パン＆ズーム機能により、探しているデータポイントを正確に掘り下げることができます。

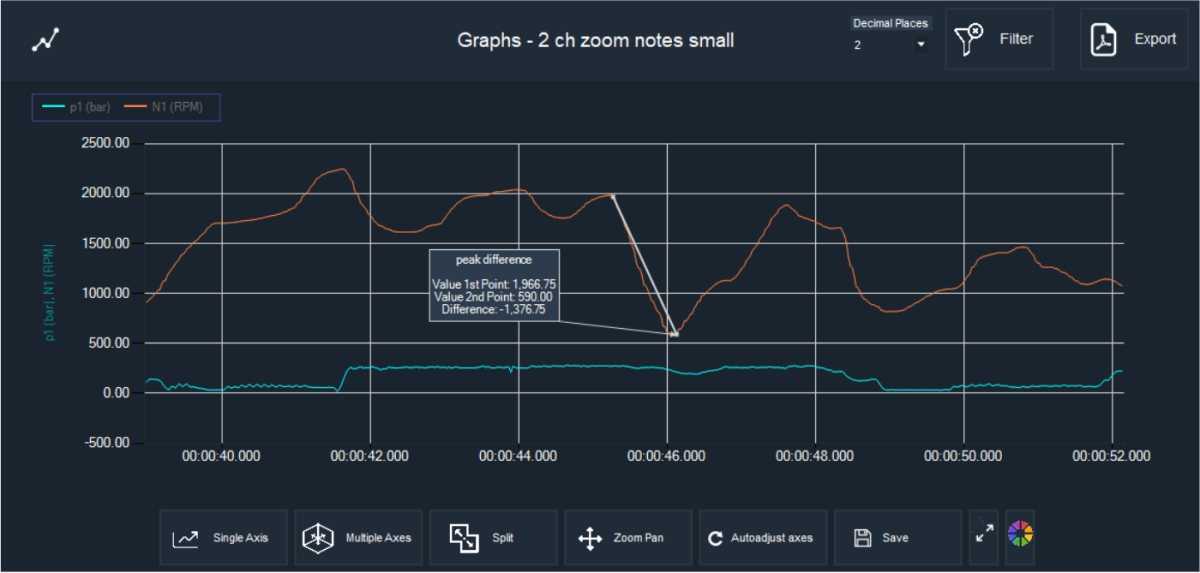

グラフ化データに注釈を入れる
このソフトウェアを使用すると、グラフに注釈/テキストボックスを追加したり、グラフ上の2つのポイント間の差異をクリックして正確に特定して測定することもできます。
これらの編集可能なテキストボックスは保存され、生成されたレポートに含まれます。

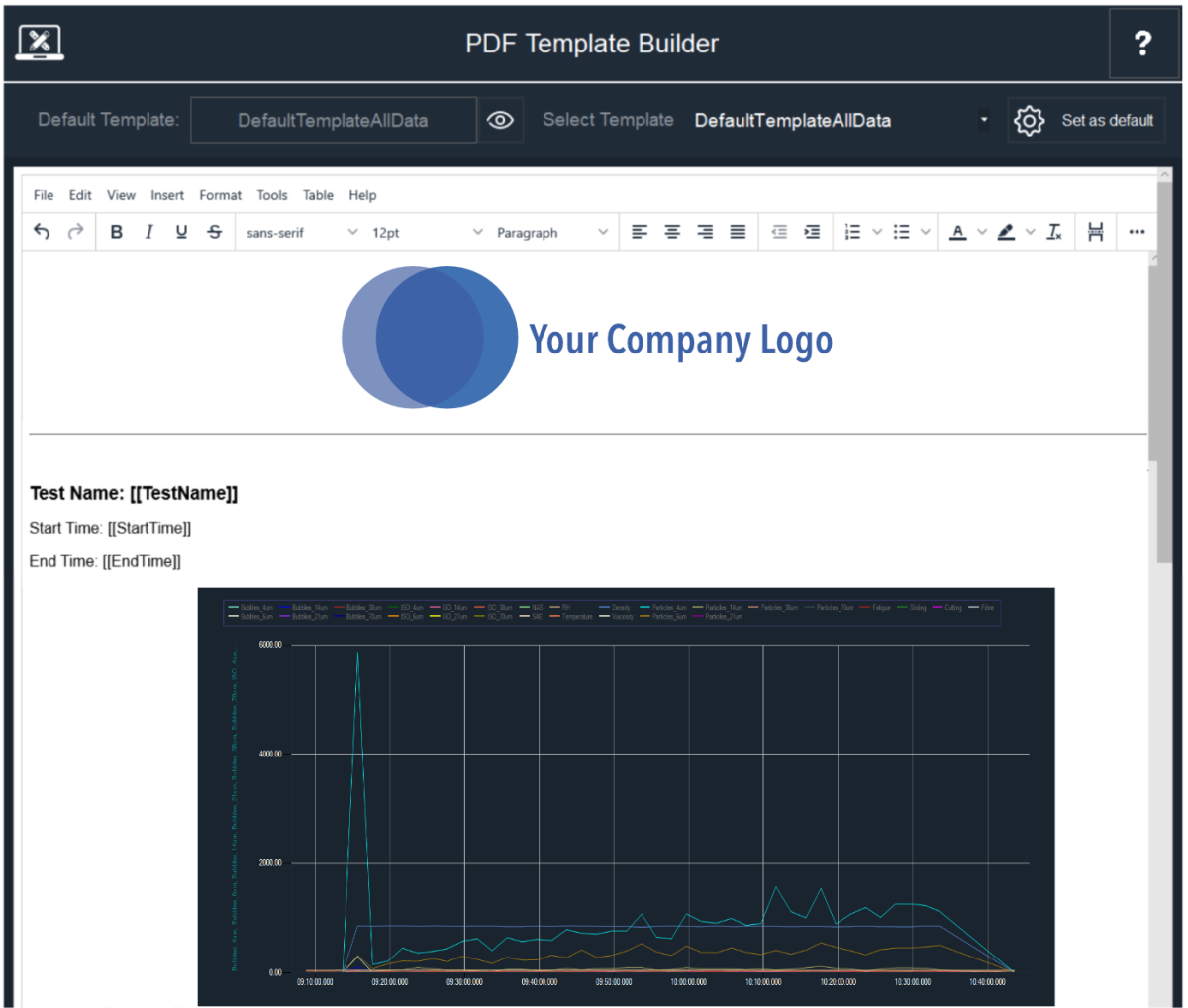

PDF形式のレポートを生成
PDFレポートは、ユーザーに合わせて編集可能なテンプレートを使用して簡単に作成できます。会社のロゴ、タイトル、テキストフィールドを追加し、データとグラフの表を含むレポートを作成します。
これらのレポートは、独自のロゴを使用してカスタマイズでき、[測定名] や [チャート名] などを追加記載して、レポートで使用するフローレイアウトをカスタマイズすることができます。
測定結果はソフトウェア内で操作保存でき、任意に取り出すことができます。データ全体を保存することも、テストの一部だけを切り取ったサブデータとして保存することもできます。保存したテストは、PDF形式でエクスポートすることも、新しい.csv形式ファイルとして再エクスポートすることも可能です。
Watchlog 視覚化ソフトウェアのトライアルご希望の方へ ・ 7日間の試用版を無償でご提供いたします。
7日間の試用期間終了後は、Watchlog CSV視覚化ソフトウェアを継続使用できる年間サブスクリプションまたは、無期限ライセンスコードが必要となります。
サブスクリプションやソフトウェアに関するご質問については弊社までお問い合わせください。
